项目名称:七塔寺境内建筑景观照明设计
照明设计:栋梁国际照明设计(北京)中心有限公司
深化设计:五蕴照明设计(上海)有限公司
设计团队:许东亮 史乃亮 陶紫辰 金佩佩 丁仁军 宋武峰
工程实施:浙江宸际照明科技有限公司 浙江荣鼎建设工程有限公司
项目摄影:宁波鄞州绮靡文化传媒有限公司 陈乾斌
七塔寺是宁波市区内规模最大保存最完好的寺院,位于鄞州区百丈路183号,也是浙东著名四大丛林之一。寺院始建于858年,曾称“栖心寺”。康熙年间寺前建起七座石塔,代表禅宗起源,定名七塔禅寺。寺院包括门前七塔、寺门、天王殿、圆通宝殿、钟鼓楼,三圣殿、藏经楼、方丈殿、玉佛阁、慈荫堂、东西厢房及围墙等,建筑面积1.14万余平方米。近年又扩建禅学堂和栖心图书馆,成为讲学及地方文献收藏中心和市民学习之所。

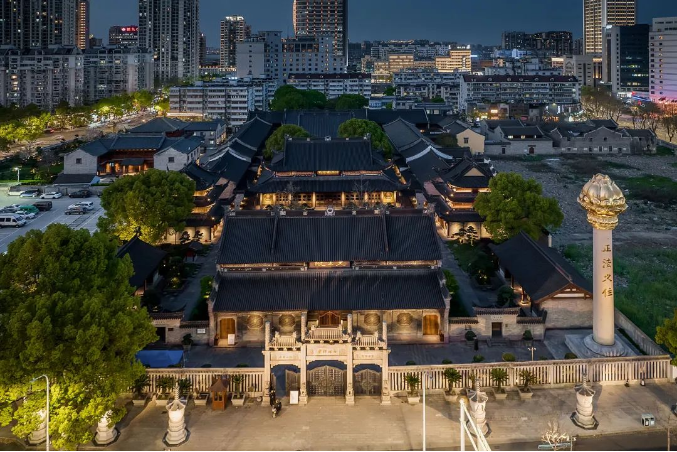

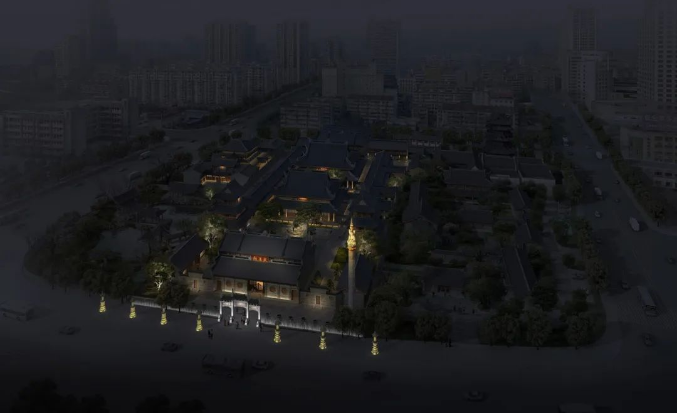

▲ 初期整体效果示意
寺院光环境设计定位遵从寺院总体环境氛围要求,同时有机融入城市街区环境中。七塔寺是闹中取静之地,外部城市之嘈杂与内部寺院之清净所形成的鲜明反差令人印象深刻。布光设计的策略,就是在外部塑造寺院鲜明形象;在内部,营造佛门寺院的禅意氛围。

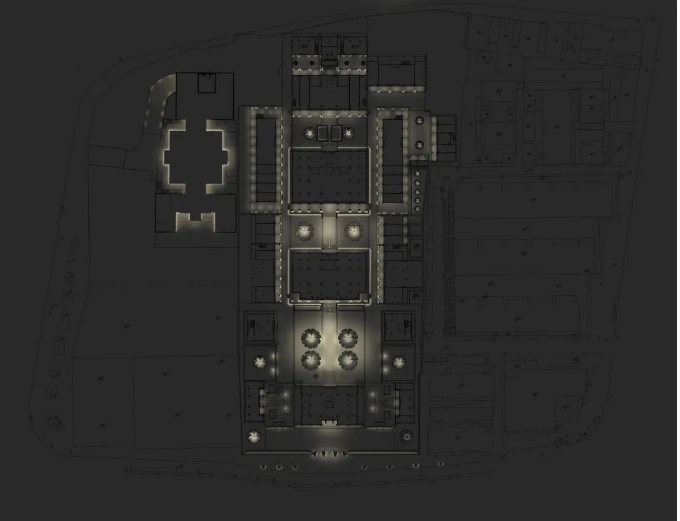

▲ 平面布光示意图
七塔寺的平面布局是典型的伽蓝七堂形制,以中轴线对称格局展开。作为层次展现,沿街七座佛塔,石牌坊山门正对主街大道;入内,外墙砖筑硬山重檐天王殿;进主院,院中央植银杏四株,中央置铜制香炉一座,该院为做法事主广场,宽阔方整;左右钟鼓楼,正面雄伟的圆通宝殿,面阔七间,重檐歇山顶,正面书宏厚“圆通宝殿”四个金色大字,外副阶廊柱为纯石方柱支撑,上刻楹联为寺之特色。过宝殿进小院,左右对称植香樟树2株,树冠庞大几及遮院。正面三圣殿形制体量同圆通宝殿,过殿后至藏经楼祖堂等结束。

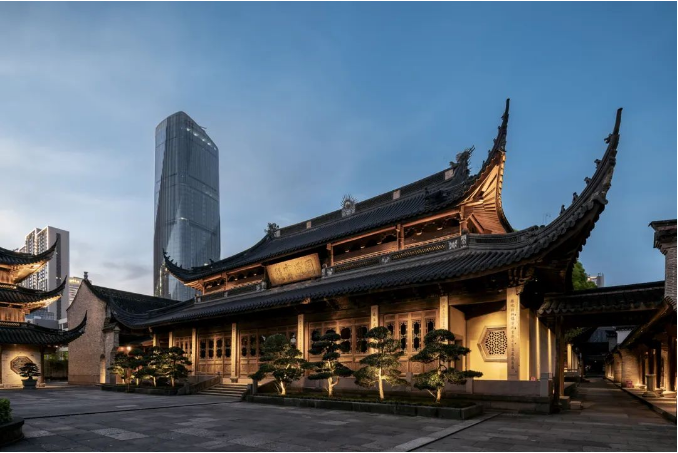

▲ 主殿圆通宝殿飞檐翘角,庄严灵动。用光的明暗与聚焦塑造朴素中的金碧辉煌。
照明设计方案采用对称布光,由外向内随进深处照度逐渐降低,由闹市逐步回归禅境。入口处的光,目的是展现寺院外在形象。首先照亮七座佛塔,并重点聚焦塔中央佛龛造像,灯具立杆安装于市政绿化带内。石造牌楼是对外的形象标志,亦用绿化带内立杆远投光的照明方式照亮,石兽抱鼓用地埋灯局部照亮增加细节。高耸的石柱莲花金幢高19米,是区域天际线的至高点,用投光聚焦莲花令其悬于空中,表达超脱世俗的境界,照亮以昭示远方。石牌坊两侧是石柱间隔镂空墙,内侧安装LED条形灯沿墙照亮内部,在外侧为剪影状,强调内院空间的存在感。

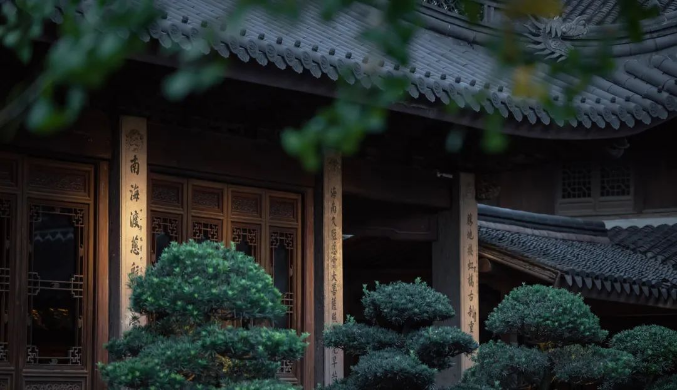

▲ 落日后亮起来的首先是大殿的石柱楹联

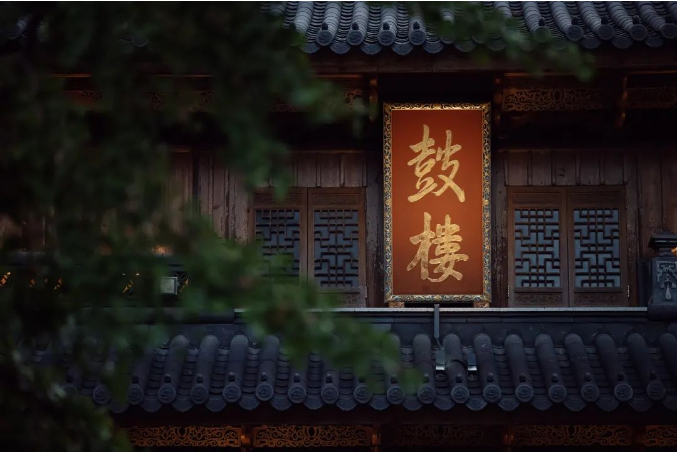

▲ 牌匾的制作是很讲究的,要选择显色性很好的光源表现色泽并用柔光照亮。

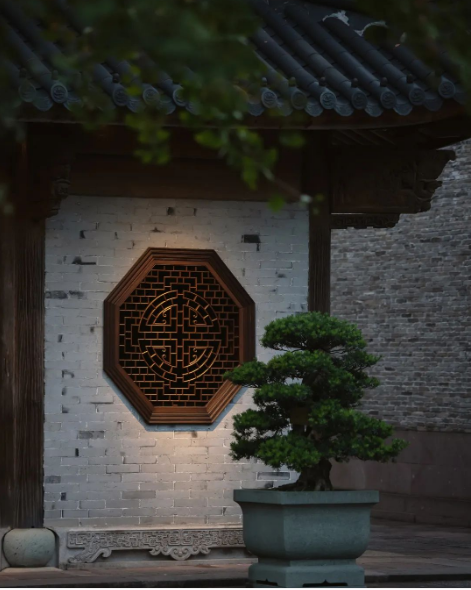

▲ 用收敛的光只表现八角窗的精美
进入天王殿,主入口正面主开间成凹入状门廊,用灯光加强中心空间,突出门廊细节。正面砖墙,由轩下安装小功率射灯均匀向下洒光,给墙面微弱亮度,显现青砖质感。墙上镂花木窗亦通过柔和的射灯下照,让窗户亮起来,使立面形象完整。实际上平日里天王殿由反向主院内侧进入,正面为象征性形象,只有重大节日开启。左右两侧为进入寺院侧入口,山门内设置功能照明,照向屋顶后间接反射为地面提供照度。进入后为天王殿两侧内院,空间细长,寺务所廊下用灯笼照明,山墙下石灯照明提供基本地面照度,以漫射光渲染出较暗的环境氛围。入寺后的气氛与外界截然不同,照明设置相对暗区,首先制造暗环境沉静人心,作为香客洗涤心灵入佛门净地的准备空间。

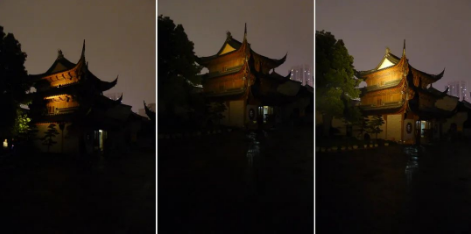

▲ 现场试灯比较
过天王殿,见左右钟鼓楼,正面寺院主殿圆通宝殿。此处人流多,为寺院主要佛事活动户外场地,需满足法事时场地照明和平日基础照明。方案建议除周边设庭院灯照明外,做临时增强照明用电源插口,预备可移动庭院灯。打亮广场中央四棵银杏树及花坛,两侧诸多景观树木作为环境照明烘托。
主殿及钟鼓楼建筑立面要重点表达,包括屋顶翼角、二层勾栏、牌匾。主殿一层强调副阶廊下空间,在檐枋上方安装投光灯下照。石柱楹联用窄光束投光灯重点照亮,以辩文字内容。地面石栏板下设置照明,烘托悬浮感。
▲ 三圣殿的檐下木作雕花空灵,楹联字体端庄,用內檐的光照出剪影,用檐下外侧的光识别文字之美。

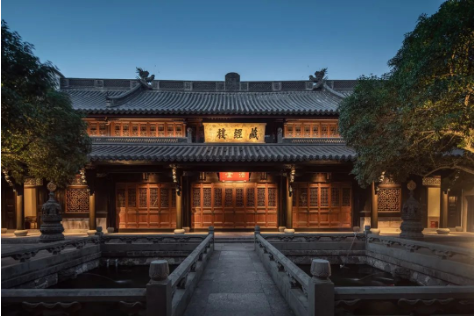

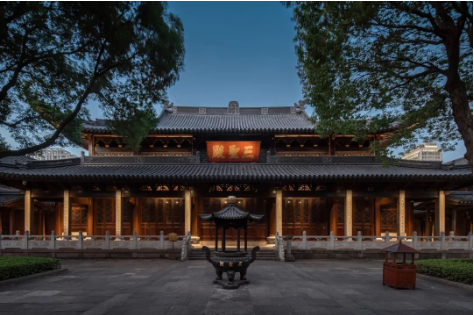

过圆通宝殿,三圣殿前广场便映入眼帘。双株香樟树是内院景观特色,照亮树木间接提供内院的照明。三圣殿正面做法同圆通宝殿,只是视域窄,二层重檐下弱化处理。过三圣殿后,藏经楼前有放生池。放生池视为功德之水,也承载着人们投币祈福的功能,需要做照明表达。将设备隐蔽安装于桥下,采用间接照明照亮水岸,使水面亮起。藏经楼前亦限于视角,只作殿外廊及牌匾照明。然后祖堂、先觉室、方丈室、人流少,适合幽静氛围,两侧小院弱化用光。
主轴线两侧连廊庑,起圆通宝殿,止藏经楼,两侧对称,长约162米。该区域既是游览区域也是僧人生活与工作的区域,廊道下设功能性照明,指引生活与香客路线。
▲ 藏经楼檐下撑栱木雕精美,用一束光自正面照下,显现优美轮廓。
▲ 廊下灯笼经过光学改造柔和朦胧,给花窗一束光,与飞檐翘角一同构成深邃的场景画面。

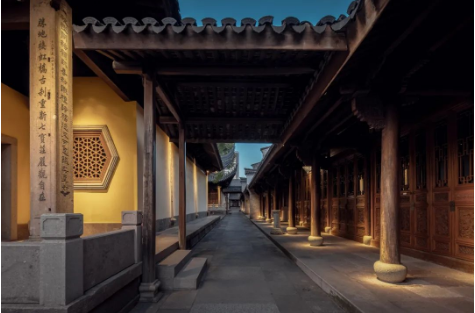

▲ 作为寺内通行的廊庑有序列之美。灯光在此不只照亮,也要照明韵律节奏。

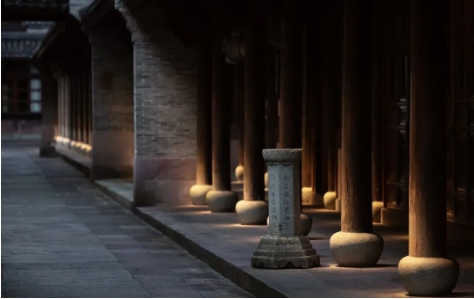

▲ 脚下的光照在礎石上,犹如夕阳光顾,似咏经声起。
照明方式首先改造原有廊下灯,将偏冷色温光源调整为暖色温3000K,面罩进一步做磨砂柔光处理,避免刺眼眩光并降低照度、协调光比。增加轩下射灯照亮地面及柱础,做出光的氛围和韵律。
七塔禅寺光的分布重点是中轴、然后是两侧通廊、布光至新增筑禅学堂、栖心图书馆、光路连成一体,统一寺院整体光环境逻辑。寺内各处香樟松树等植被长势树形俱佳,适合灯光表现,围墙的漏窗也是细节刻画之处。禅学堂、斋堂、栖心图书馆及其环境景观作为整体重新做了照明设计,取得了与整体寺院风格协调统一。
在全局鸟瞰时能感受到灯光充融于院子里和廊下殿内。门前七塔、牌坊、高耸的莲花幢灯光外显,随院子空间的深入而内隐。没有被照亮的乌瓦屋顶,把喧闹的市井光挡在了外围,以呼应禅寺的栖心之愿。

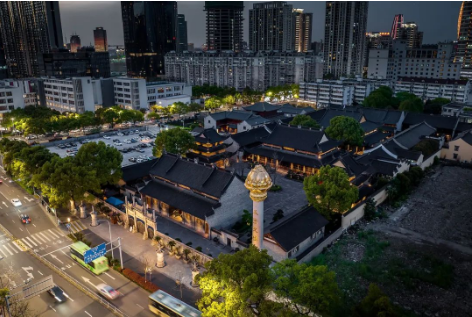

▲ 寺院在不断扩充中,黛瓦下木构建筑暖色的光构成境内统一光环境,静谧优雅通畅且回归平常,与市井划出一条心里感受的线。
入口处:
七座佛塔:投光灯LED 6W 6°3000K、3W 15*45°3000K
石造牌楼:投光灯LED 18W 15*60°3000K
石柱莲花金幢:投光灯LED 18W 15*60°3000K
投光灯石柱镂空围墙:条形灯LED 12W/m 15*60°3000K
天王殿:
正面门廊:投光灯LED 6W 6°洗墙灯LED 18W 60°3000K
墙面及匾额:投光灯LED 3W 20°/30°3000K
二层斗拱:线条灯LED 6W 15*60°3000K
圆通宝殿:
牌匾:投光灯LED 3W/6W 20°3000K
南北立柱:投光灯LED 3W/6W 10*60°3000K
墙面及花窗:投光灯LED 3W/6W 60°3000K
二层翼角:投光灯LED 9W 45°3000K
二层斗拱:线条灯LED 6W 15*60°3000K
钟鼓楼:
牌匾:投光灯LED 6W 30°3000K
墙面及花窗:投光灯LED 6W 30°/60°3000K
二三层翼角:投光灯LED 9W 45°3000K
三圣殿:
立柱及牌匾:投光灯LED 3W 10°/10*60°/20°/60°3000K
二层翼角:投光灯LED 9W 45°3000K
二层斗拱:线条灯LED 6W 15*60°3000K
绿化照明:
投光灯LED 20W 25°3000K
投光灯LED 6W 25°3000K
主轴连廊庑:
小射灯LED 1W 10°3000K
定制灯笼5W 3000K
两侧通廊:
地埋灯LED 6W 30°3000K
