关键词：山林场馆  生态冬奥  实用即美  功能照明  定制灯具

　　延庆赛区作为北京2022年冬奥会和冬残奥会三大赛区之一，主要举办高山滑雪、雪车雪橇2个大项及21个小项的比赛。核心区集中建设两个竞赛场馆———国家高山滑雪中心、国家雪车雪橇中心，两个非竞赛场馆———延庆冬奥村、山地新闻中心，以及大量配套基础设施，是最具挑战性的冬奥赛区^[1]。本文重点探讨国家重大活动夜景需求与保护自然生态环境的策略权衡。

　　延庆赛区总体规划设计围绕“山林场馆，生态冬奥”的理念展开设计，亦即“山林掩映中的场馆群＋绿色生态可持续冬奥”。通过建筑设计、景观设计和赛道设计的联合创新，力图打造具有里程碑意义的赛事场馆^[1]。

　　照明设计根据总体设计理念，在方案阶段，即将“保护生态，实用即美”作为设计原则，以功能照明为主要任务，拒绝过度亮化，保护山林弱光环境；最大限度减少灯具数量，控制照明能耗，体现绿色办奥的主题；充分利用赛区内地形环境和风景资源，用功能照明呈现山林场馆的宏大场景。

2.1  设计原则

　　延庆赛区位于延庆区燕山山脉军都山以南的海坨山区域，小海坨南麓山谷地带，南临延庆盆地，邻近松山国家森林公园自然保护区。周边以原生态自然环境、传统村落为主^[1]。为契合地域特色，保护生态环境，照明设计参考IDA户外照明建议：（1）仅在需要光的区域设置灯具；（2）采用低照度LED灯具；（3）严格控制上射光（图1）。避免对建筑夜景的过度图像化表现，延续并保护当地特有的历史人文和生态资源环境，践行可持续发展理念。

图1  远眺集散广场

　　延庆赛区整体地形北高南低，以高程816m延崇高速起始，沿山谷至2198m高程的国家高山滑雪中心山顶出发区，各功能区由延庆赛区连接线和园区1至6号路串联起来，蜿蜒曲折的盘山公路极具地域特色，由路灯提供能照明。光源色温随海拔增加而提高，由入口3000K至山顶出发区5500K（图2）。竞技结束区及中转平台，依靠特制庭院灯提供功能照明，灯杆与灯杆的形态相似而又不完全相同。

　　国家雪车雪橇中心本体无泛光照明，透出的竞赛照明构成了完整的流线形态。伴随路外侧布置特制灯杆，高度小于建筑檐口，提供道路功能照明，弱化存在感。

　　冬奥村夜晚以暗为主，充分尊重当地夜间生态环境，保护乡村暗环境。“村落”内以功能照明为主，特制庭院灯，兼顾功能照明与景观照明，提供柔和的氛围光，使冬奥村更好的融入山林景观。

　　山地新闻中心集新闻大厅、展示中心、后勤服务等多种功能，赛后转换为山地温泉水疗中心。结合天窗定制照明系统，依靠间接光照亮天窗内壁，提供柔和的氛围照明。

图2  道路色温分布图

2.2  路灯系统设计

　　竞技结束区与竞速结束区两块场地参照中国传统山地民居吊脚楼的形式，将建筑融于自然山林中，实现场馆对自然环境的“弱介入”^[2]。秉承这一设计理念，以海坨山地域植被特点为灵感来源，设计山地“乔木”路灯家族。灯杆造型简洁，多种功能的标准化模块组合，可根据场地实际需求，灵活组合（图3）。

图3  隐喻山地乔木的特制路灯系统

　　国家雪车雪橇中心伴随路的一体式灯杆高4.15m，截面造型来源于雪车雪橇赛道剖面，非对称U形结构，灯头光源藏于U形槽内；长边位于低侧，尽可能减少人视眩光；灯头末端暗藏灯带，照亮杆体，形成“彗尾”效果，象征雪车雪橇运动的高速运动轨迹（图4）。观众主广场、运营与后勤综合区、转播综合区采用10m灯杆提供场地照明，灯杆为放大版伴随路庭院灯，左右拼接，与庭院灯一起融入场地，自然和谐。

图4  国家雪车雪橇中心伴随路照明及定制灯杆

　　延庆冬奥村山地条件复杂、自然林木茂盛，各功能区域依山就势、组团叠落，通过连续回环的车行道路及纵向开阖的人行步道组织在一起，同时冬奥村内保留大量现状树木，为兼顾功能照明与景观效果，特制庭院灯系统（图5）。下部采用定制仿纸玻璃灯罩，以柔和的漫射光，保障道路功能照明与环境照明；上部使用投光灯，可灵活调整灯具亮度、照射方向，照亮保留树木，为以树木为中心的公共活动区域提供垂直照度，并照亮建筑转角处，为运动员提供视觉定位。

图5  奥运村定制灯杆

3.1  国家雪车雪橇中心

　　国家雪车雪橇中心建筑外立面不实施景观性的照明系统。观众入口隧道为连接从安检广场通往国家雪车雪橇中心观众看台的通道，灯具藏于GRC挂板内侧上照，单独设置一套应急照明系统供消防疏散。从观众入口隧道进入观众主广场，看台座席区位于通道口的南侧，平面成扇形布置，看台雨棚为膜结构系统（图6）。在雨棚钢架上交错安装36W和48W的明装筒灯，提供场地照明。

3.2  国家高山滑雪中心

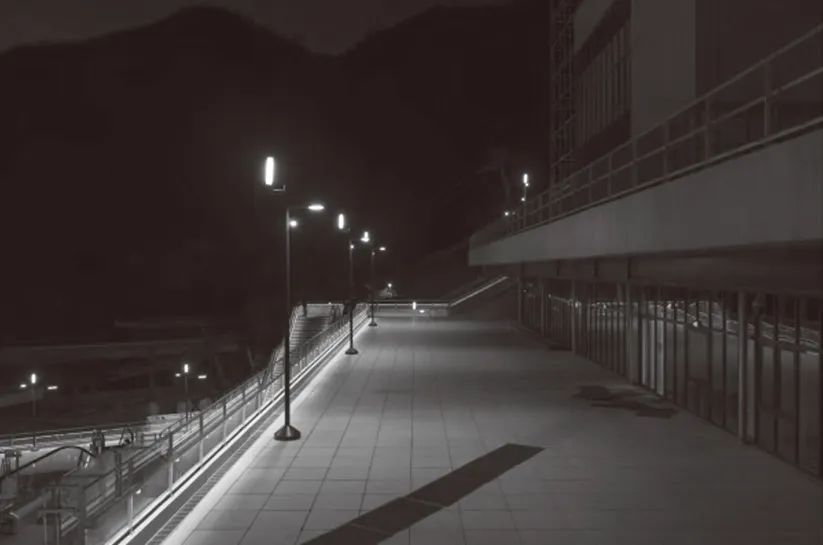

　　集散广场及竞速结束区采用永久建筑及平台＋临时设施相结合的方式，赛时承担交通集散等功能需求，人流量大，该区域采用立杆式投光灯组作为较大面积的平台区的功能照明（图7）。平台边缘采用了在栏杆扶手加装下照灯的方式，提供安全照明，并将平台的层叠感巧妙展现。不同楼层的平台根据其实际情况分别采用4m、6m、10m不同高度的多头的投光灯组合灯杆满足平台的照明需求，利用平台高差，组合灯杆可以为上、下两侧平台提供功能照明。

　　临时建筑屋檐下安装投光灯及筒灯，为建筑周边道路及入口提供照明。永久平台照明在赛后基本保留，仅部分区域调整角度和增减灯具数量，关闭部分区域灯光，灯具调低光通，达到日常使用标准即可，符合生态保护理念（图8）。

　　中间平台是国家高山滑雪中心的重要索道交通中转站，同时作为赛时媒体转播平台及工作人员休息区。赛时在屋檐下安装明装筒灯，对残疾人坡道和出入口进行照明并在平台和索道站边缘补充功能照明，赛后平台照明降低功率，仅满足日常照明需求（图9）。山顶出发区拥有独特的景观视野，顶部设置的观山廊能供人远眺壮丽胜景，室外平台及台阶踏步的光作为功能照明保证安全的同时也点缀了山顶的制高点（图10）。

图6  雪车雪橇中心观众看台

图7  集散广场平台台阶扶手照明

图8  集散广场及竞速结束区

图9  竞速结束区赛时平台

图10  山顶出发区夜景

3.3  延庆冬奥村

　　延庆赛区周边森林覆盖率极高，四周无人工建筑的人造光源，园区夜间的环境亮度主要依托于月星提供的自然光。因此，照明设计重点针对场地与场地周围环境亮度的对比度进行控制，使其符合绿色奥运的设计原则，道路和建筑照明等级维持较低数值，保证人眼舒适度（图11）。运用光诠释延庆冬奥村独有的“扎根于场地、掩映山林”的在地气质和“独与天地精神相往来”“辅万物之自然而不敢为”的品位^[3]，形成明确的记忆点。

图11  延庆冬奥村夜景

　　冬奥村的地势高差，造就了建筑组团整体结构上的错落有致。建筑公共组团西立面是从村外道路看整个场地的重要视角，照明侧重对建筑屋檐进行表达。所有建筑的柱头位置均设置了内凹灯槽，采用硅胶防护灯带作为装饰性照明，表达建筑“片梁”的结构语言。奥运村观景眺望台及缆车站的立柱位置采用投光灯照亮顶棚，反射照明的方式使光线柔和的充满整个空间。室外平台挡墙及台阶铝板安装嵌入式壁灯，出光柔和。

　　冬奥村景观区域采用草坪灯、壁灯及投光灯，尽可能减少立杆，部分人行道路采用草坪灯对路面及建筑立面进行照明。考虑到高处观看的视点，在景观梯级挡墙树池内安装灯带，丰富层次。冬奥村用地中部有一处小庄户村遗址，遗址构成主要包括院落7处和道路3处。遗址区面积约3300m²，不仅是冬奥村的核心公共空间，还是“冬奥山村”独特的胜景之所和文脉家园。遗址区内照明原则为中心路径、中心区域以及中心铺装较亮，其余较暗，树木照明以现场保留的大树为主，石砌堆叠的院落墙角采用地埋灯对矮墙进行照明，强化合院式布局。周边的几处片石假山景墙交替排布照明，营造层次丰富、气氛静谧的夜间氛围。

　　延庆冬奥村的夜景展现山水传统、村落文化和历史遗迹之美，强调各元素之间的协调性。

3.4  山地新闻中心

　　山地新闻中心仅对整体区域进行功能性照明及局部的气氛渲染（图12）。其特有的阵列方形天窗和圆形天窗作为载体，在寂静的山林之中增添一丝灵动。方形天窗的采用线性灯具周圈安装的方式照亮侧壁，室外侧看仿佛光从方形天窗溢出。圆形天窗采用线性灯具反射照明的方式照亮圆环凹槽，室外侧看一个个光圈成为独特的造型元素。中心广场采用投光灯远投的方式，表达完整的弧形墙面，通过调整照射方向形成中间亮两边暗的渐变效果，加强边界感。

图12  山地新闻中心鸟瞰效果图

　　目前，北京冬奥会延庆赛区已基本完工，两个竞赛场馆已进入赛时运行阶段，陆续开展赛前准备工作。夜景照明贯彻了“保护生态，实用即美”的设计原则，赛区夜间提供安全舒适的功能照明，杜绝过度亮化，最小灯具数量，降低运营能耗，响应“绿色办奥”的主题。以功能照明呈现建筑形态的方式，为国家重大活动的夜景形态提供了新的可能性。

　　致谢：感谢照明设计团队人员赵晓波、李占杰、王丹、周轩宇对本项目的贡献。

参考文献：

[1]李兴钢.山林场馆生态冬奥:可持续理念下冬奥延庆赛区规划、场馆与基础设施[J].北京规划建设,2021(4):148.155.

[2]梁旭,路建旗,谭泽阳,等.即峰峦体势,绘海坨飞燕——国家高山滑雪中心设计[J].建筑学报,2021(Z1):83.91.

[3]张哲,关午军,张司腾,等.冬奥山村——基于“山林环境、文化传承和自然延续”的延庆冬奥村[J].建筑学报,2021(Z1):116.121.
